压力容器 — 36工位重工焊接车间集中烟尘治理
新建重工焊接车间36个焊接工位集中烟尘治理案例，6个作业区域分区配置6台YX-LT/G-11KW中央滤筒除尘主机，搭配36套吸气捕集组件与变频节能控制系统。
客户背景
本项目为新建重工焊接车间烟尘综合治理项目，车间共计 36 个焊接工位，工位分布于车间中部 6 个作业区域，单区域长度 32 米，每个区域布置 6 处焊接作业点。
车间主要产生焊接氧化铁烟尘，项目采用分区集中除尘方案，烟气经过滤净化达标后，实现车间内无组织排放，改善车间作业环境，满足职业健康与环保相关要求。
工况与挑战
1. 工位数量多、作业点分散，焊接烟尘极易在大空间车间扩散，普通单机净化器覆盖范围有限。
2. 工位并非 24 小时全部同时作业，满负荷与部分工位开工工况差异大，系统需要兼顾除尘效果与运行能耗。
3. 整套系统管路长，需要平衡各工位风量，保证每一处吸气点位都有充足捕集风速。
4. 焊烟含有高温火星，对设备滤筒防护、脉冲清灰可靠性、系统稳定性要求高。
解决方案
整体采用分区治理模式，6 个作业区域独立配置除尘系统，每个区域配备 6 套吸气捕集组件，搭配 1 台中央滤筒除尘主机，项目合计配置 6 台 YX-LT/G-11KW 中央除尘主机。
烟尘捕集组件

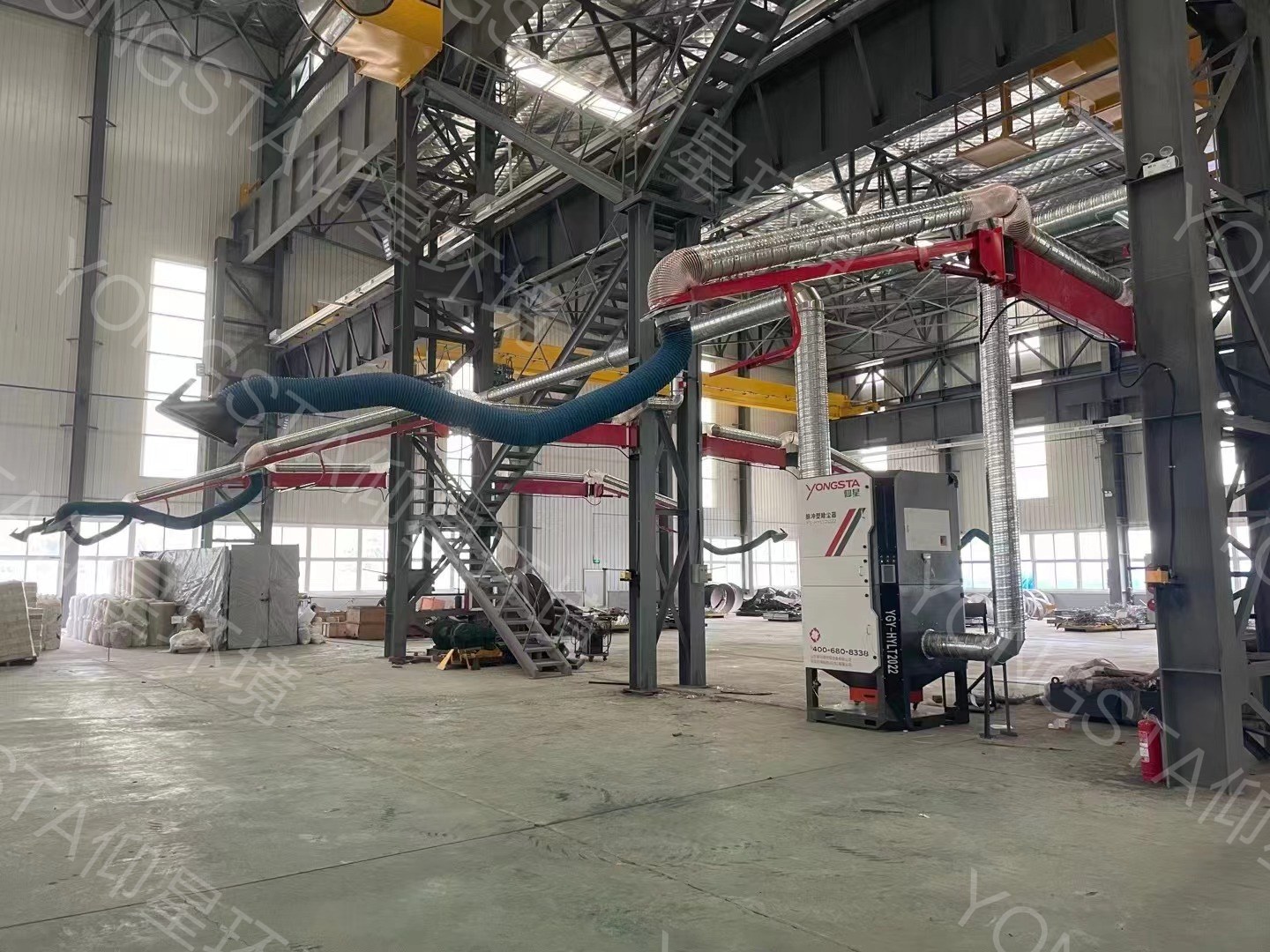

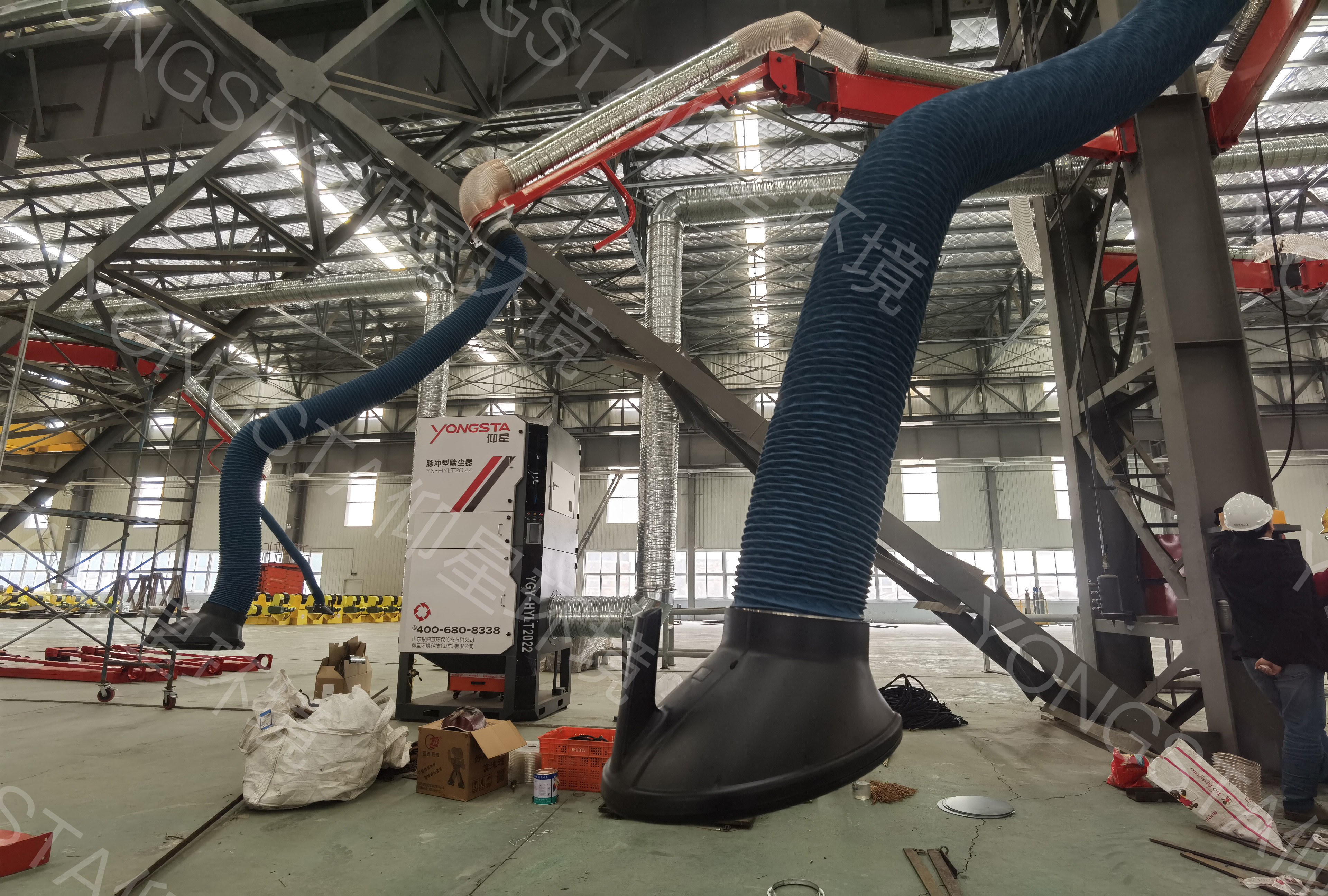

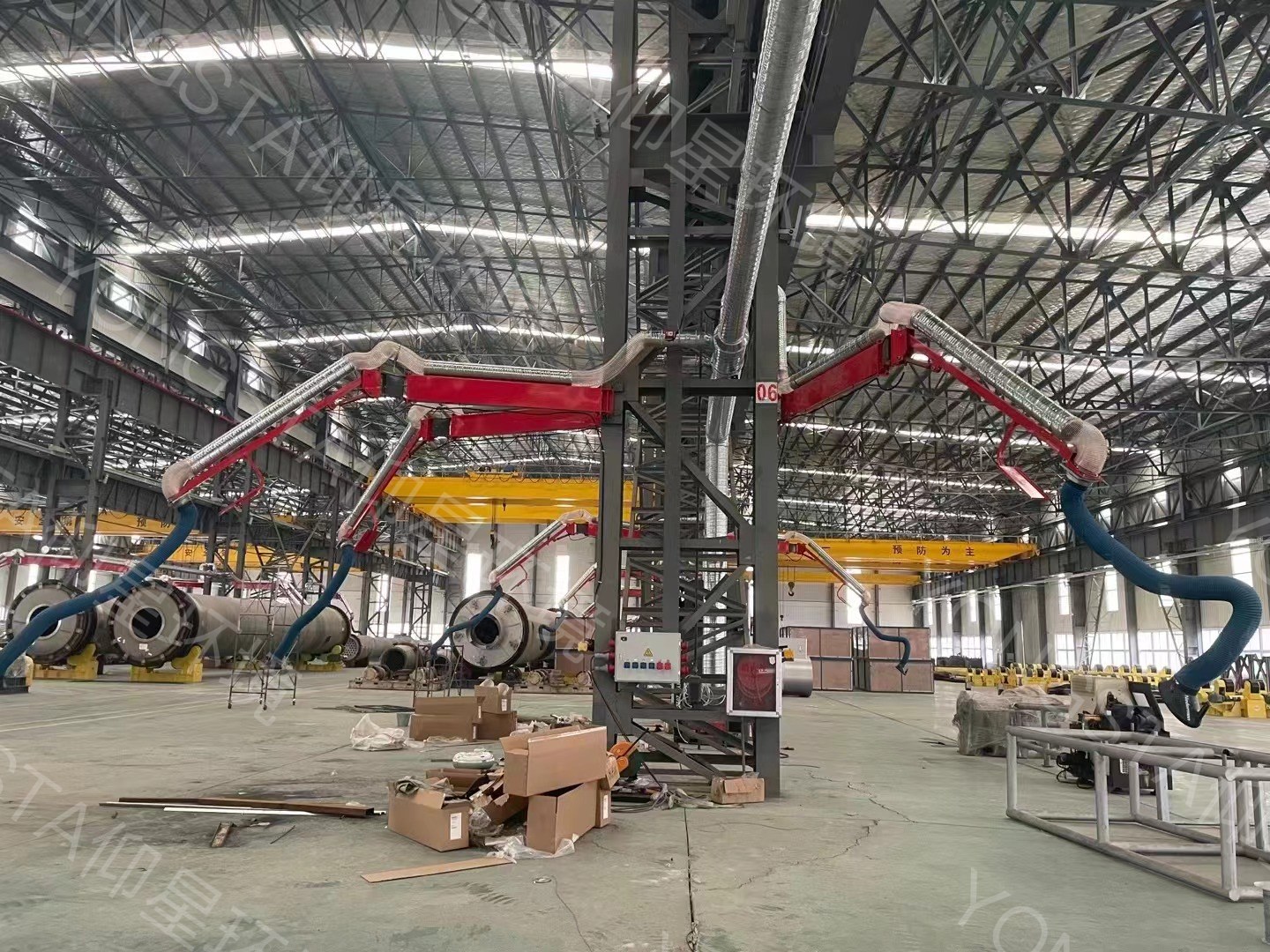

3m+3m 延长臂+3m 柔性吸气臂共计36 套，灵活跟随焊接点位，近距离捕捉焊烟；延长臂碳钢喷塑结构，带转向关节，扩大作业覆盖半径；Φ200mm 电动密闭风量调节阀 36 套，单工位独立开关控制。
智能电控系统（6 套）
PLC 与变频器采用西门子，电器元件施耐德；搭载电动密闭阀 + 风压传感器 + 变频节能控制系统。
节能逻辑：工位焊接作业打开对应电动风阀，工位停工关闭阀门；系统风压传感器实时采集管道风压变化，信号传输 PLC 自动调节风机功率；开工工位少时自动降频降功率运行，平衡管网风压，大幅降低设备能耗。
设备工作原理

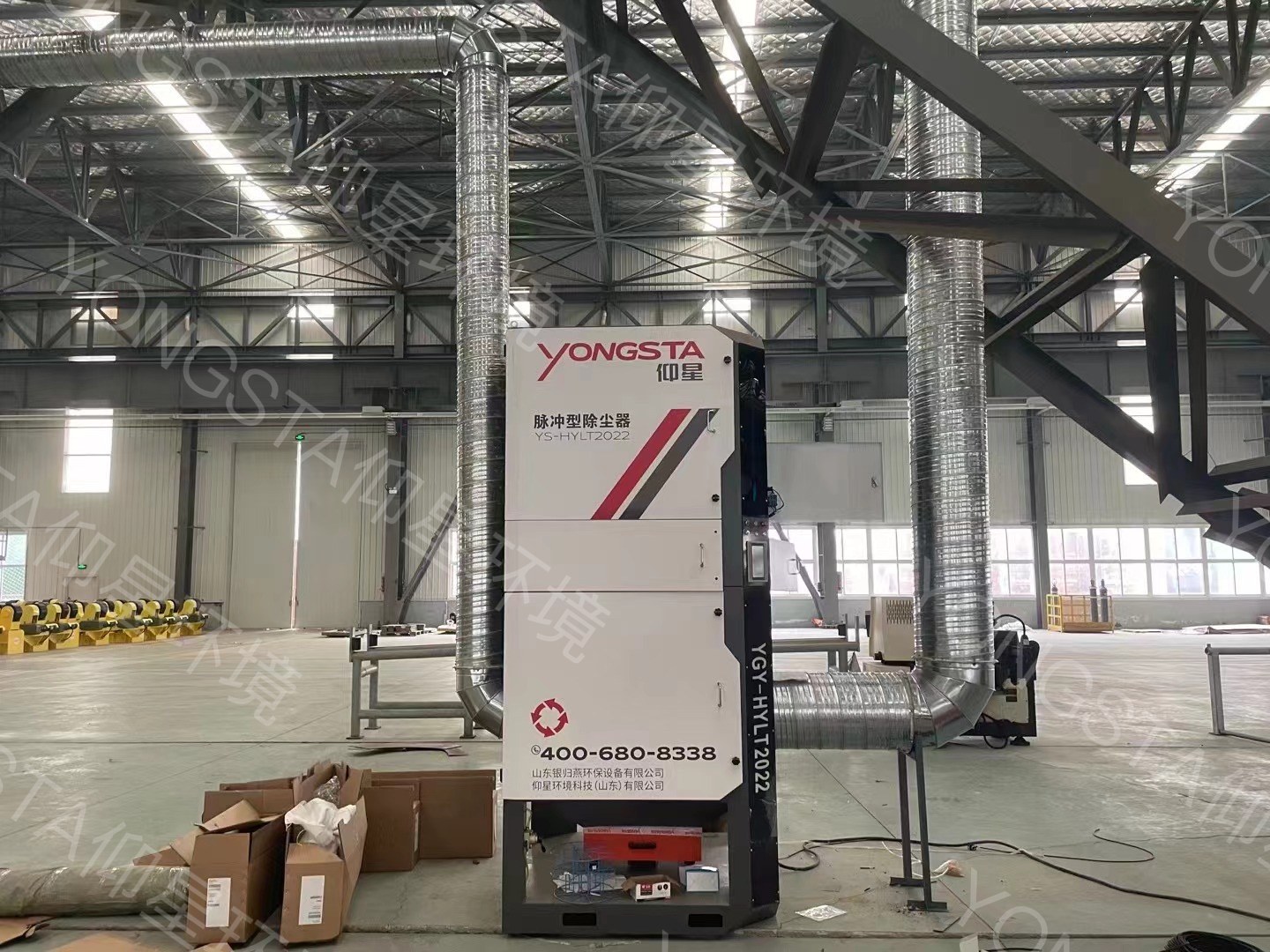

含尘焊烟气流先经过阻火器，由设备下部进风箱进入机体，导流板将气流均匀分配至过滤区；烟尘被截留在滤筒外表面，洁净气体完成过滤排出。设备采用垂直滤筒安装结构；脉冲控制系统按照设定周期驱动电磁阀，喷出 0.4-0.6MPa 压缩空气对滤筒喷吹清灰，把滤筒表面粉尘抖落至下部集灰斗，持续维持滤筒通透，保证长期稳定除尘效率。
设备技术参数
| 设备型号 | YX-LT/G-11KW 中央除尘主机（共 6 台） |
|---|---|
| 外形尺寸 | L1320mm × W1420mm × H3000mm |
| 壳体材质 | 2mm 碳钢喷塑机身 |
| 设计风量 | 8,000-10,000 m³/h |
| 风机配置 | 江苏恒康 11KW 风机，西门子电机 |
| 噪音水平 | ≤75±5 dB(A) |
| 滤筒配置 | 日本东丽滤筒，单台 16 支，垂直安装结构 |
| 过滤面积 | 180 m² / 台 |
| 过滤精度 | 0.3 μm |
| 净化效率 | ≥99% |
| 脉冲电磁阀 | 意大利 AUTEL，保障脉冲清灰效果 |
| 吸气捕集组件 | 3m 柔性吸气臂36 套；3m+3m延长臂 36 套（碳钢喷塑，带转向关节）；Φ200mm 电动密闭风量调节阀 36 套（单工位独立控制） |
| 智能电控系统 | 西门子 PLC + 变频器，施耐德电器元件；电动密闭阀 + 风压传感器 + 变频节能控制 |
| 火星防护 | 进风前端配置阻火器，应对焊烟高温火星 |
选型依据
车间 36 个焊接工位分布于 6 个作业区域且工位固定、焊接频次高，适合分区集中除尘方案：每个区域 6 处焊接作业点共用 1 台中央滤筒除尘主机，单台 8000-10000m³/h 设计风量匹配 6 个吸气点位经管网阻力计算后的风量需求。
主管支管管径分级设计（主管 Φ300-400mm、支管 Φ200mm）平衡远近工位风量；针对部分工位开工的工况差异，配置风压传感器 + PLC 变频联动，开工工位少时自动降频降功率运行，兼顾除尘效果与运行能耗；针对焊烟高温火星，进气端配置阻火器并选用垂直安装滤筒结构 + 意大利 AUTEL 脉冲电磁阀，保障清灰可靠性与系统稳定性。
运行效果
1. 36 处焊接工位焊烟就近捕集，有效抑制烟尘弥漫，车间可视度大幅提升，改善工人作业环境。
2. 0.3μm 颗粒物净化效率 ≥99%，净化后气体车间内无组织排放，满足环保及车间职业卫生标准。
3. 变频 + 工位阀联动节能系统，非满负荷生产工况下显著降低风机耗电。
4. 整套集中除尘系统运维简单，集中集灰，方便粉尘统一清运处理。
分区集中除尘系统运行稳定，车间可视度明显改善，变频节能系统在部分工位开工时自动降功率运行，兼顾了除尘效果与运行能耗。
—— 项目负责人
